2023年11月05日
_ [audio] ＦＭチューナ Pioneer F-F3 再登板
先週、長らく使っていました、SONYのＦＭチューナーST-S222ESAの電源が入らなくなったので、見てみました。
このチューナーはもう大分前、やはり同じように電源が入らなくなったので、一応ダメ元で中を見てみましたら、電解コンデンサが見事にパンクしていまして、試しに交換してみたら復帰した機器です。
内部を見てみましたところ、前回みたいな明らかな故障箇所は見つからないものの、前回交換したと思われる電解コンデンサの付近の基板が熱によって変色しています。前回交換したコンデンサを取り外してチェックしたところ、完全に容量抜けでしたので、とりあえず交換。それで直ったかな、と思ったのもつかの間、やはり駄目みたいです。
この部分、電源部みたいなんですが、よく見るとこのチューナー、コンセントを繋げると常に通電される様です。要するにこの電源部分には常時通電されていて、ＳＷボタンを押すと、リレーでその他の受信部分や表示部分に通電される様です。
S222ESAは、何時頃買ったのか良く覚えていませんが、かなり昔で、それから多分ほとんど現役で使っていましたから、その間ずっと通電しっぱなし、って事になります。昔、コンデンサがパンクしたのも、電源部の基板が熱で変色してしまっているのも、それは仕方なし、と言うところかもしれません。設計上、これでは普通１０年位しか持たない感じですね。常時通電と知っていれば、通電自体切っていたのですが。
ちなみに、症状としては、電源が入らないのではなく（電源部には通電しっぱなしですし）、リレーは入るけど単に表示が出ないだけで、実は音は出ていたりします。ここらの電源部分の部品をチェックして交換すれば、一応直ると思うのですが、なんだか受信感度も落ちている気もするし、あまり使っていなくて死蔵しているＦＭチューナーがあるので交換することにしました。

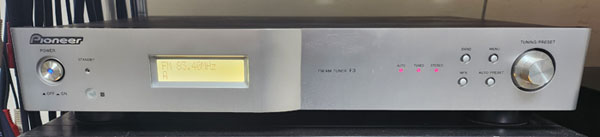

Pioneer F-F3 は、世の中にＦＭチューナーの新製品自体が少なくなった頃、今後新規販売はもう無いかも、と思い購入した物。調べた所２００７年の発売なので、それでももう１５年位前ですね。長期保管品になるので少し心配だったのですが、リモコンの電池が切れていただけで、動作はＯＫでした。気のせいかもしれませんが、ノイスも少なく、音も良くなった気がします。
ＦＭ放送と言っても、ＮＨＫ－ＦＭしか聴かないので、もう「らじるらじる」でも良いようなものですが、ビットレートが未だに48k(AAC)なもので、残念ながら音としては私なんかが聴いてもＦＭチューナーの方が上です。ネットで動画試聴などがまだ夢物語だった頃はともかく、今時、外国の放送局でもネット配信がこれほど低品質なのは、ちょっと無いんじゃないかと思います。
時折聴いているラジオ・フランスのFranceMusiqueは、概ね176k(AAC)です。圧縮音源ですが、音質に不満はありません。「らじるらじる」もビットレートを少なくても128kぐらいにしてくれると、もうＦＭチューナーは必要なくなるのですが、、（せめて、64kにでもしてもらいたい所です）
他の所では、２００Ｖからのダウントランスを入れていたり、ノイズカットトランスを挟んでいたりしまして、トランスに通電しっぱなしと言うのが嫌で（トランス鳴りするのもあるし）、その前で電源のＯＮ・ＯＦＦが出来る様にしてありまして、そういう環境では通電しっぱなしにならずに、経年劣化も少なかったと思います。

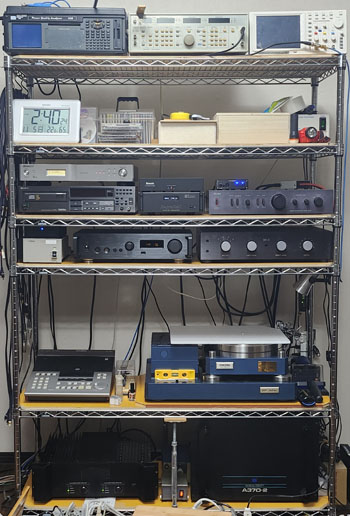

ここも、一時は２００Ｖからノイズカットトランスを通した電源環境にしてあったのですが、暫く聴いていても、壁コンセントの時と、何か全然代わり映えしない、若しくはもしかしたら前のままでも良かった？、と思う様になりました。そこで、実際にオシロと歪率計で電源の品質を測定してみると、元々の電源波形がとても良くて（田舎だし、離れの工場で、休みの時にしか聴けないから）、波形に乱れが出る場合は、接続した機器が原因である事が判りました。
そこで、電源元は壁コンセントで良いとして、ノイズを出す機器の方を、小さなアイソレーショントランスで分離する事にしました。この場所ではその方が好ましいようです。
ただ今回、全体的な電源切断の要を感じましたので、電源の一部のタップを交換し、プリとパワーアンプは別にして、それ以外の機器の電源は、集中タップでＯＦＦに出来る様にしました。オーディオマニアの方で、電源タップをえらく高級にしている方から見ると、とんでもない話でしょうが、、、
2023年11月12日

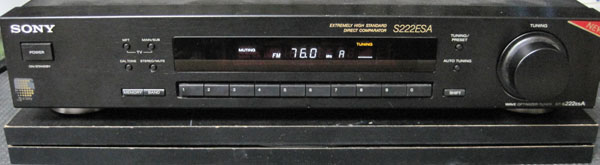

_ [audio] ＦＭチューナー SONY ST-S222ESA、修理してみました。
日曜で時間もあったので、音楽を聴きながら、この間故障していたＦＭチューナーS222ESAを修理してみました。
原因とか症状から、電源部分が悪いのが明らかなので、前回交換した電解コンデンサの周りにも幾つも電解コンデンサが有るので、手持ちのが有る４、５個を交換してみました。内、一個は完全に容量抜け、残りのも測定した実容量は皆半分以下でした。
手元にある在庫の電解コンデンサは、殆どがニチコンのゴールドなので、使用されている標準品より概ね大きくて間に入らず、どうも綺麗には交換出来ません（飛び出していたり斜めになっていたりで、見た目あまり良くない）。それにこの基板は、足を折って半田付けしてあるので、半田吸取りしてもなかなか取り外すのが簡単では無くて、一カ所パターンを切ってしまったりして応急処理したり、と、まぁ我ながら、いい加減な交換修理になってしまいました。
でも、これで直ってなければもう諦めよう、と思っていましたが、基板をもどして通電してみたら正常に作動しました。新しいF-F3の方がノイズが少ない様に思うのですが、昔から使っている機材です、S222ESAを使用する事にして元に戻しました。
本来なら、この電源部分でまだ交換していない電解コンデンサも、購入して新しいのに交換するべきなのでしょうが、まぁとりあえずは、これで良いかな、と言う所です。
次に不調になれば、今度こそF-F3にバトンタッチです。
追記（２０２５年）：また電源が入らなくなった様に見えました。いよいよ機種交代かと思いましたが、音は出ている様で、これはどうやら、ディスプレイ部だけが落ちている様でした。これも電源部の不都合かと思っていたら、何と、ポンと叩いたら直りました。いやぁ、昔からの大定番ですが、電気機器は叩いてみるのが直す一番の方法ですね。その次に表示が出なくなった時、開けて内部の電源周りのコネクタを接点復活材で洗浄しておきました。半田クラックが原因となっている可能性も有りますが、一応それ以後問題無く作動しています。
